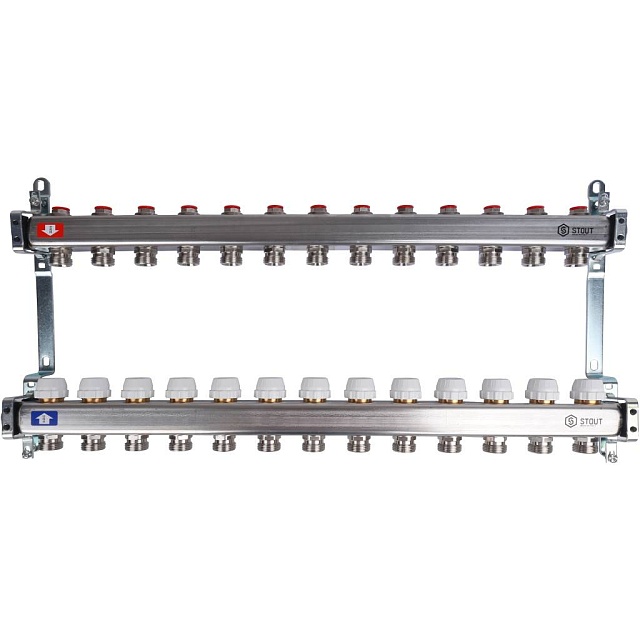

Коллектор из нержавеющей стали без расходомеров STOUT 13 выходов

Общее описание

Коллектор из нержавеющей стали без расходомеров STOUT с 13 выходами предназначен для систем отопления и теплых полов. Модель обеспечивает равномерное распределение теплоносителя по подключенным контурам и подходит для лучевых схем разводки. Изделие произведено в Италии под брендом STOUT, отличается надежностью и долговечностью.

Конструкция и особенности

• Корпус из нержавеющей стали (AISI 304) обеспечивает высокую коррозионную стойкость и устойчивость к гидроударам.
• 13 выходов позволяют подключить до 13 независимых потребителей: радиаторов, контуров теплого пола или зон водоснабжения.
• Базовая комплектация без расходомеров – оптимальное решение для простых систем, где балансировка выполняется с помощью регулировочных вентилей на каждом выходе.
• Рабочее давление до 10 бар и температура до 95 °C подтверждают пригодность для систем горячего водоснабжения и отопления.
• Компактная конструкция и стандартное межосевое расстояние облегчают монтаж в распределительных шкафах и коллекторных узлах.

Область применения

Коллектор используется в системах отопления (радиаторная разводка, теплые полы, лучевые схемы) и в системах горячего и холодного водоснабжения при установке в сборных распределительных шкафах. Допустимые условия эксплуатации: давление до 10 бар, температура до 95 °C. Для систем водоснабжения требуется дополнительная проверка прокладок на совместимость с питьевой водой.

Комплектация

В комплект входит: коллектор из нержавеющей стали на 13 выходов, комплект заглушек, монтажные кронштейны для крепления. Упаковка – картонная коробка, количество в упаковке – 1 шт. Расходомеры, запорные клапаны и термостатические головки приобретаются отдельно.

Рекомендации по монтажу и настройке

Устанавливайте коллектор в распределительном шкафу строго горизонтально, выдерживая расстояние между выходами не менее 50 мм для удобства подключения труб. Подключение подающей и обратной линии выполняйте по схеме «прямой/обратный коллектор» – для этого используйте коллекторные блоки подачи и возврата с одинаковым количеством выходов. Для настройки системы без расходомеров установите на каждом контуре балансировочные клапаны или регулируйте расход вручную вентилями на коллекторе. После монтажа проведите опрессовку давлением 15 бар (в 1,5 раза выше рабочего) и проверьте герметичность всех соединений. В процессе эксплуатации рекомендуется раз в год проверять отсутствие подтеканий и при необходимости очищать установленные сетчатые фильтры.
