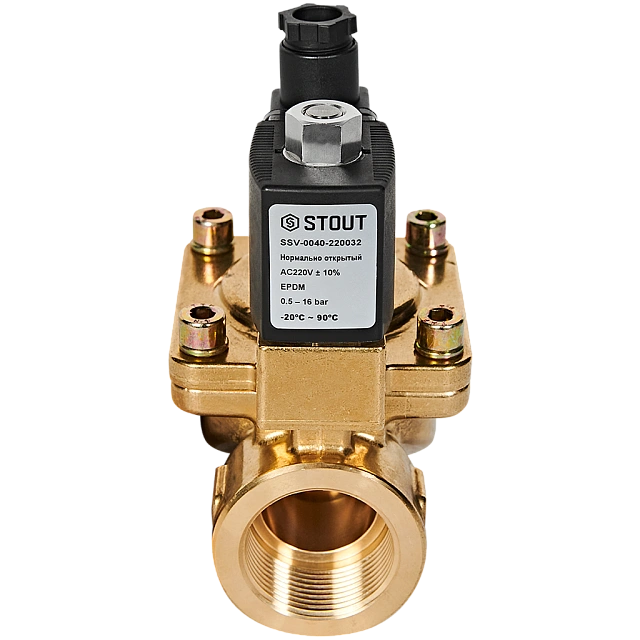

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НО 220В G1 1/4

Назначение и конструкция

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия нормально открытого исполнения предназначен для дистанционного управления потоком воды, воздуха и масла в трубопроводных системах. Корпус выполнен из латуни, присоединение резьбовое G1 1/4. Принцип работы основан на пилотном управлении: при подаче напряжения 220 В пилотный канал открывается, и давление среды перемещает основной шток, закрывая проход; при снятии напряжения пружина возвращает клапан в открытое положение. Изделие произведено в Китае под брендом STOUT.

Основные характеристики и преимущества

• Латунный корпус обеспечивает высокую коррозионную стойкость и долговечность.
• Уплотнения из PTFE гарантируют надёжную герметичность и устойчивость к агрессивным средам.
• Пилотное управление позволяет клапану работать при высоком перепаде давления с минимальным энергопотреблением катушки.
• Компактные размеры и резьбовое присоединение упрощают монтаж в ограниченном пространстве.
• Рабочее давление до 16 бар и температура до 80 °C обеспечивают универсальность применения в системах водоснабжения и отопления.

Область применения

Клапан используется в системах автоматического водоснабжения (холодного и горячего), отопления, вентиляции и кондиционирования, а также в промышленных установках для управления сжатым воздухом, маслом и другими неагрессивными средами. Подходит для бытовых и коммерческих объектов.

Комплект поставки

Клапан в сборе с электромагнитной катушкой 220 В, технический паспорт с инструкцией по монтажу и эксплуатации, гарантийный талон.

Рекомендации по монтажу и обслуживанию

Монтаж производить строго в соответствии с направлением потока, указанным стрелкой на корпусе. Перед установкой необходимо обеспечить чистоту трубопровода и установить фильтр грубой очистки. При резьбовом соединении использовать ФУМ-ленту или лён. Запрещается применять рычаги при затяжке и монтировать клапан с перекосом. Подключение катушки выполнять согласно схеме, указанной в паспорте. Периодически проверять работоспособность, очищать от загрязнений. Не допускать превышения максимального давления и температуры.
