Клапан соленоидный (электромагнитный) STOUT прямого действия НЗ 24В G3/4

Назначение и конструкция

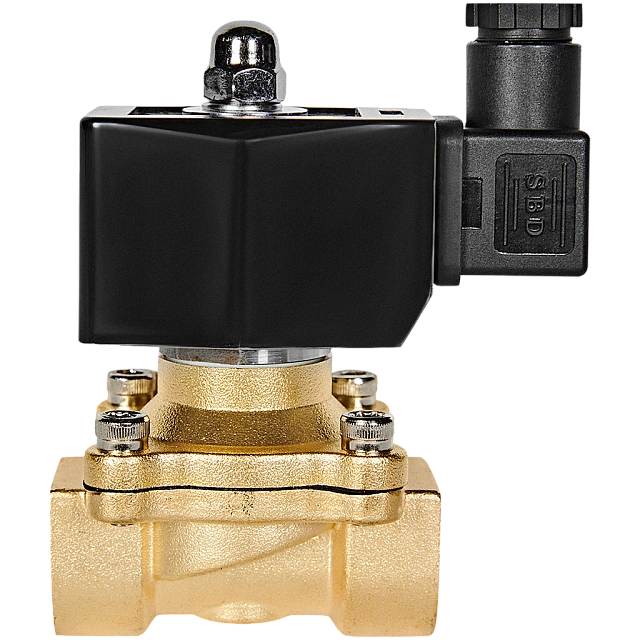

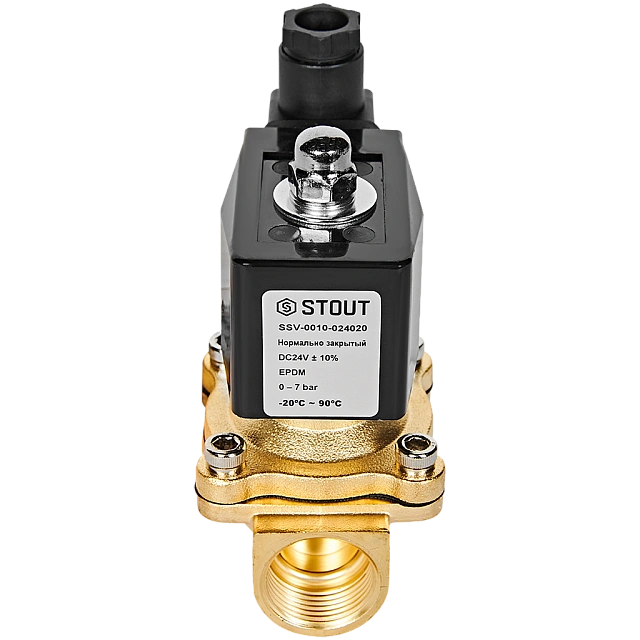

Клапан соленоидный (электромагнитный) STOUT прямого действия нормально закрытого типа предназначен для автоматического открытия и закрытия потока рабочей среды (вода, воздух, масло) при подаче управляющего напряжения 24 В. Корпус изделия выполнен из латуни, присоединение к трубопроводу — резьбовое G3/4 (ВР/ВР). Принцип работы: при подаче напряжения на катушку электромагнит поднимает плунжер, открывая проход среде; при снятии напряжения пружина из нержавеющей стали возвращает плунжер в исходное положение, перекрывая поток. Бренд STOUT, страна производства — Китай.

Основные характеристики и преимущества

• Материал корпуса — латунь, обеспечивающая высокую коррозионную стойкость и долговечность.
• Качественное уплотнение из PTFE — гарантирует герметичность и длительный ресурс работы.
• Нормально закрытое исполнение с пружиной из нержавеющей стали — быстрое и надёжное срабатывание.
• Компактные размеры и небольшой вес (0,5 кг) — удобство транспортировки и монтажа.
• Универсальность монтажа — допускается установка в любом положении.
• Максимальное рабочее давление 10 бар и диапазон температуры от -5 до +80 °C — подходит для большинства систем водоснабжения и отопления.

Область применения

Системы водоснабжения (холодного и горячего), системы отопления (радиаторные сети, тёплые полы), системы автоматического полива, линии сжатого воздуха, промышленные и бытовые трубопроводы, где требуется дистанционное управление потоком.

Комплект поставки

Клапан в сборе с электромагнитной катушкой, технический паспорт с инструкцией по монтажу и эксплуатации, гарантийный талон.

Рекомендации по монтажу и обслуживанию

Установка должна производиться строго по направлению потока, указанному стрелкой на корпусе. Перед клапаном и после него рекомендуется предусмотреть прямые участки трубы длиной не менее 5–10 диаметров. При резьбовом соединении используйте ФУМ-ленту или льняную подмотку с герметиком. Запрещается монтировать клапан с перекосом и прикладывать избыточное усилие при затяжке рычагом. Периодически проверяйте работоспособность клапана (визуальный тест на открытие/закрытие), а также очищайте внутренние полости от механических загрязнений, особенно при работе в системах с примесями.
